MENGENAL FIREWALL NAT DAN KONFIGURASI FIREWALL NAT

FIREWALL NAT

NAT atau disebut juga Network Address Translation adalah salah satu Firewall

yang fungsinya buat ngubah IP address si pengirim seakan-akan menjadi IP

address dari Router. Biasanya NAT digunakan bagi Router saat berjalan diantara

dua jaringan yang berbeda, sebelumnya saya sempet ngabahas tentang NAT disalah

satu Lab didalam kitab ini, so walaupun hanya sekilas ya bisa memberikan sedikit Nur

 buat kita lanjut ke Lab Firewall ini, hhe, kalo kita lihat di topologinya, Router berada

diantara dua jaringan yang berbeda yakni antara jaringan Internet dan PC [Jaringan

 LAN], dan di lab yang telah berlalu saya sempet bikin sebuah rule firewall yang f

ungsinya buat menyumputkan [menyembunyikan] (masquerade) IP jaringan lokal

yang akan menuju Internet melalui ether1. Dan perlu diketahui, bahwa Firewall NAT

ini dibagi jadi dua, yakni  Srcnat [Memiliki fungsi untuk mengubah source address

 dari sebuah paket data. Sebagai contoh kasus fungsi dari chain ini banyak digunakan

ketika kita melakukan akses website dari jaringan LAN. Secara aturan untuk

IP Address local tidak diperbolehkan untuk masuk ke jaringan WAN, maka

diperlukan konfigurasi ‘srcnat’ ini. Sehingga IP Address lokal akan disembunyikan dan

 diganti dengan IP Address public yang terpasang pada router.] dan Dstnat [Memiliki fungsi

untuk mengubah destination address pada sebuah paket data. Biasa digunakan untuk membuat

 host dalam jaringan lokal dapat diakses dari luar jaringan (internet) dengan cara NAT

akan mengganti alamat IP tujuan paket dengan alamat IP lokal. Jadi kesimpulan fungsi dari

 chain ini adalah untuk mengubah/mengganti IP Address tujuan pada sebuah paket data.]

Hanya saja saya di Kitab ini akan lebih ngebahas yang Srcnat saja. So sekilas buat remember aja,

 saya ulangi sedikit rule yang pernah saya bagikan, perintahnya dalam bentuk skrip ya [saya lagi males

screenshoot, hehe];

[admin@ridwanmikrotik> ip firewall nat add chain=srcnat out-interface=ether1 action=masquerade

Lebih jelas lagi gini nih, Mbah Networker bersabda: {“Apabila ada suatu paket yang lewat

berasal dari sang Source (sang sumber) dan menginginkan untuk keluar melalui ether1

maka itu akan di samarkan/disembunyikan”}

LAB. 18 FIREWALL NAT

( Masquerade IP Address Tertentu )

Hayu ahk langsung aja kita ngelab, di lab sebelumnya, perintah Masquerade tidak saya

cantumkan bersama IP Address Lokal yang punya hak nerima akses internet, yang membuat

agak sulit buat kita ngebatasi mana saja komputer yang bisa terkoneksi dengan jaringan internet,

 nah, buat mengingat lagi kenangan indah bersama mantan, (ups, astaga, kok gua bucin sih,

hha sorry ya!), ya buat nginget-nginget lagi lab sebelumnya, saya kasih tahu lagi deh topologinya

di bahwa ini;

Cara ngonfignya tinggal klik  IP > Firewall > NAT > + , lalu isikan seperti gambar dibawah ini;

Setelah itu klik action pilih masquerade;

Nah di bawah ini hasil dari aturan yang barusan dikonfig;

Kalo kita menggunakan perintah seperti di atas, maka itu berarti kita hanya mengizinkan IP Address

dengan Network 10.10.10.0/24 [10.10.10.1-10.10.10.254] yang boleh nyambung ke jaringan internet.

Pertanyaannya, so gimana ya sontonya kita hanya mau 3 user/pengguna saja yang boleh

nyambung ke jaringan internet, yakni user dengan IP 10.10.10.2, 10.10.10.3 dan 10.10.10.4,

sedangkan kalo ip yang selain daripada itu tidak akan bisa nyambung ke internet, caranya cukup

 mudah, dengan menggunakan perintah src-address (IP address asal). Dan dengan menggunakan

topologi yang serupa seperti diatas, maka kita hanya membuat  IP address 14.14.14.2 , 14.14.14.3 dan

14.14.14.4 saja yang boleh konek ke jaringan internet.

So, sebelumnya kita hapus dulu aturan/rule yang tadi kita buat, nah, kenapa harus dihapus dulu?,

dikarenakan Router Mikrotik kita membaca rule dari atas ke bawah, jadinya apabilah kita di rule yang

pertama memperbolehkan IP dengan Network 10.10.10.0/24, maka IP 10.10.10.1-10.10.10.254 akan

bisa terkoneksikan ke jaringan internet, sedangkan yang kita mau cuma 3 user saja yang tadi kita sebutkan bukan?

yuk ahk langsung lanjutin;

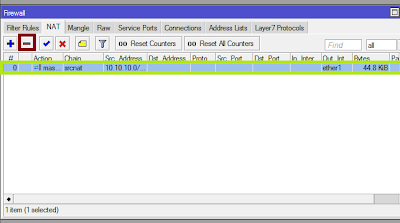

Hapus dulu ya rule yang pertama, kita coba lupakan kenangan ini! [bucinnya aing]

tinggal klik rulenya lalu klik tanda erase - .

Caranya kayak tadi yang pertama kali membuat rule, tinggal klik dua kali tanda create + lalu isi seperti di bawah ini;

Jangan lupa action nya ditentukan menjadi masquerade ya!

So jadinya kita bisa lihat cuma ada satu rule/aturan saja ya!, yakni rule yang memperbolehkan

IP 10.10.10.2-10.10.10.4 saja yang boleh nyambung ke jaringan internet.

Dengan mengkonfig rule seperti di atas, maka hanya IP dengan Network 10.10.10.2-10.10.10.4 saja yang

boleh nyambung ke jaringan internet. yeay kita berhasil euy, buat membuat peraturan izinnya ip yang boleh

konek ke internet sesuai yang kita tentukan.

Jelasnya gini:

Mbah Networker bersabda:”Apabilah ada suatu paket yang asalnya [sumbernya] dari IP 10.10.10.2-10.10.10.4

ingin keluar melalui ether1 maka akan disamarkan (masquerade).”

Praise The God, akhirnya selesai juga Lab kali ini, so kedepannya kita mau ngelab tentang Firewall, nya

heueuh atuh dan Lab nage pasal Pireuwoll POKUSNA!

Oke Good Bye, sampe ketemu lagi, saya mau ngeracik dulu racun pemusing buat kalian, haha.,..



Mochamad Ridwan Mulyana
